Le tunnel de Viroflay, ouvrage de 1600 m de long, est le souterrain qui permettra au printemps 2016 au tramway T6 d’atteindre, depuis son terminus actuel de Vélizy-Robert Wagner:

  • la gare de Viroflay-Rive Gauche (correspondances RER C branches Versailles-Château et Versailles-Chantiers – St-Quentin-en-Yvelines et Transilien N Paris-Montparnasse – Versailles-Chantiers –  Rambouillet / Plaisir – Mantes)
  • puis la gare de Viroflay-Rive Droite (correspondance Transilien L Paris-St-Lazare – La Défense – St-Cloud – Versailles-Rive Droite)

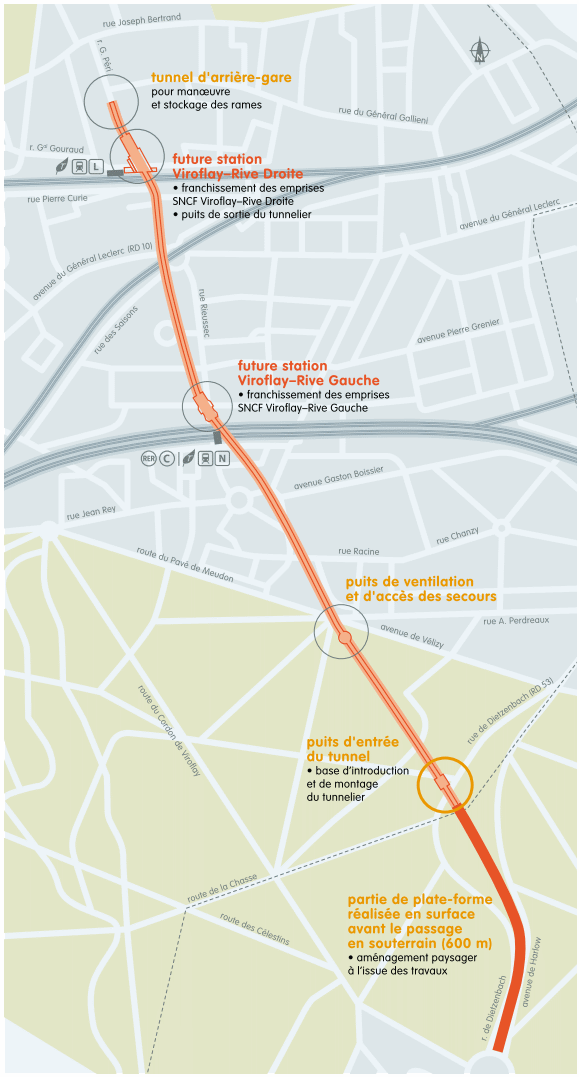

Plan du tunnel de Viroflay

Plan du tunnel (document département des Yvelines et entreprises)

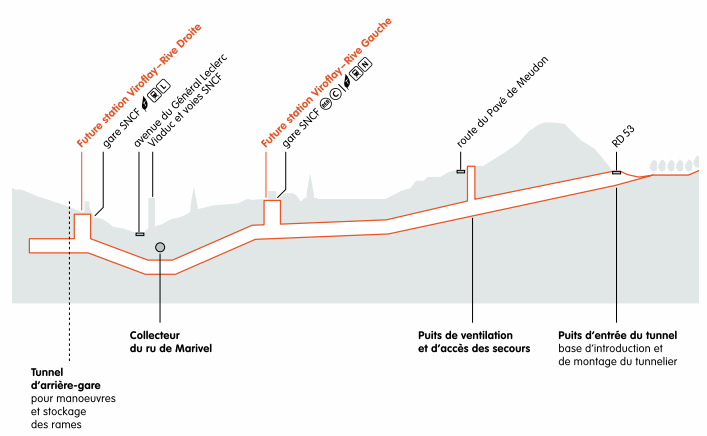

Coupe du tunnel de Viroflay

Coupe du tunnel du nord vers le sud (document département des Yvelines et entreprises)

Alors que l’installation et la mise sous tension des lignes aériennes de contact est en cours et que les tramways doivent commencer leurs essais d’ici la fin du mois de septembre, la RATP, avec le département des Yvelines, organisait des visites du tunnel à l’occasion des Journées Européennes du Patrimoine, les 19 et 20 septembre. C’était une occasion unique de découvrir ce tunnel en le parcourant à pied, de l’entrée en forêt de Meudon jusqu’à la gare de Viroflay-Rive Gauche.

Etape 1 – la côte de Chaville

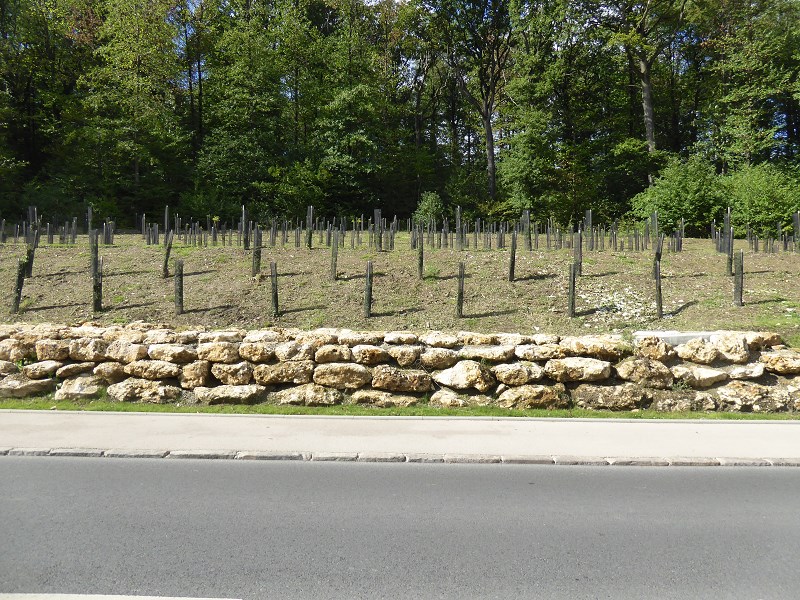

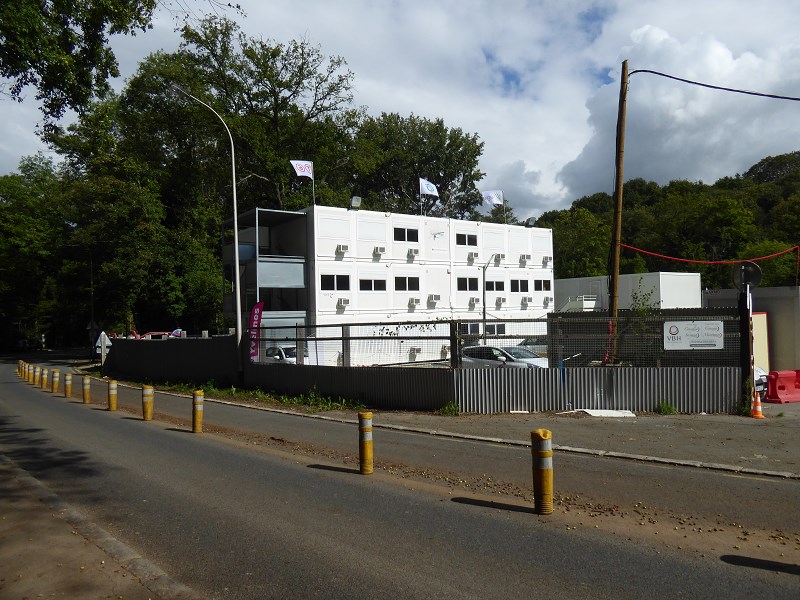

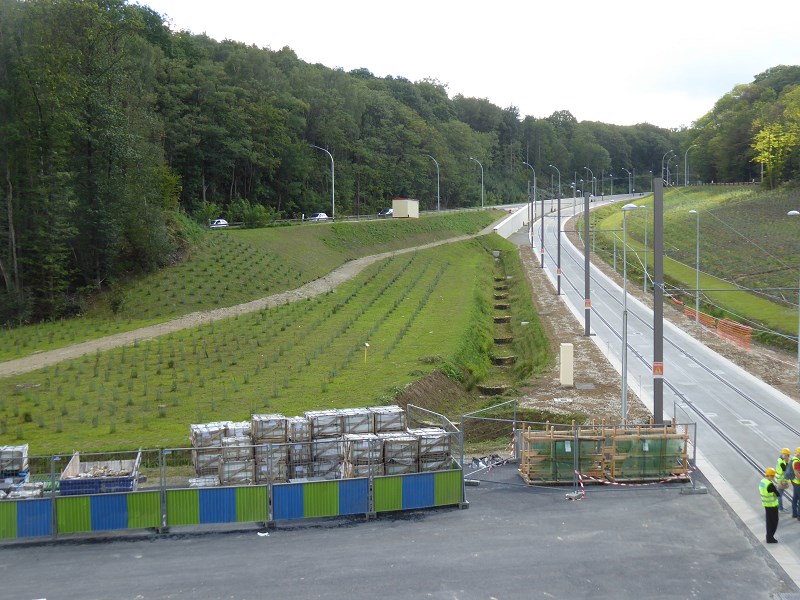

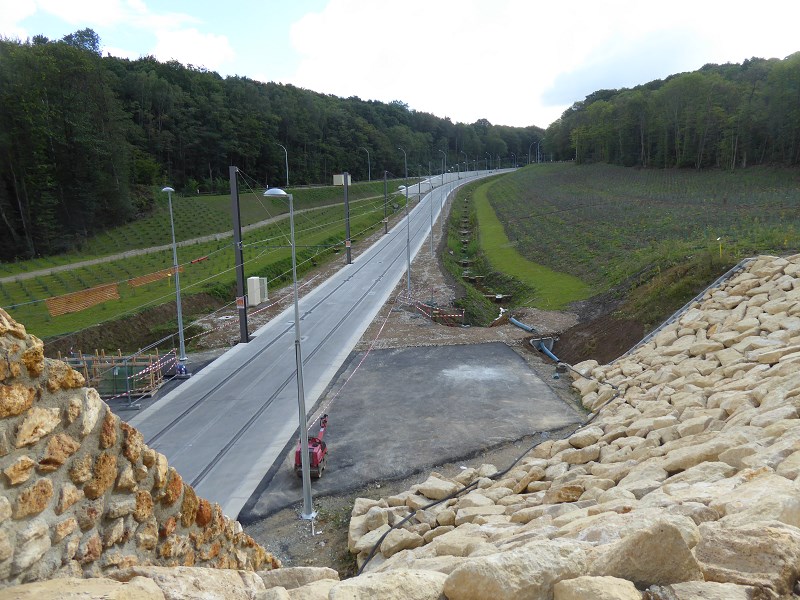

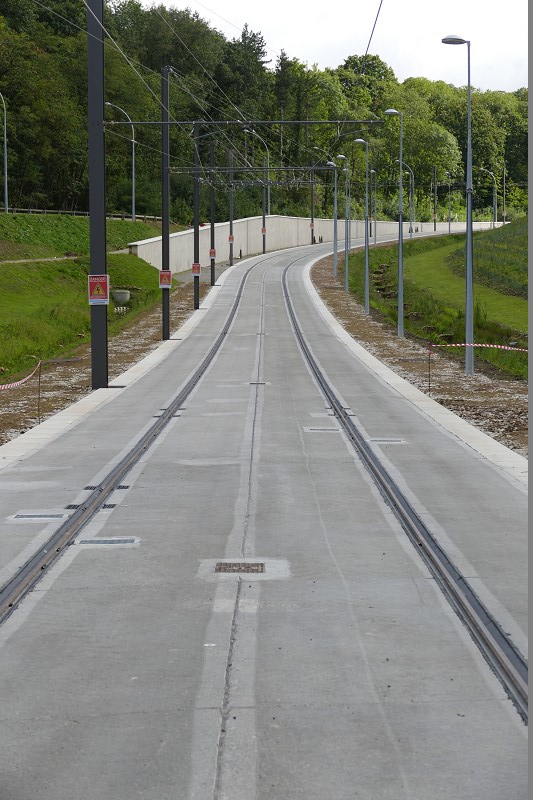

Une distance de 600 m est à parcourir à l’air libre entre le carrefour du Jumelage et l’entrée du tunnel. La pente atteint par endroits 10 %. La plus grande partie de la zone de chantier est d’ores et déjà reboisée (10 000 arbres), la surface restante, à l’emplacement de la base travaux, suivra.

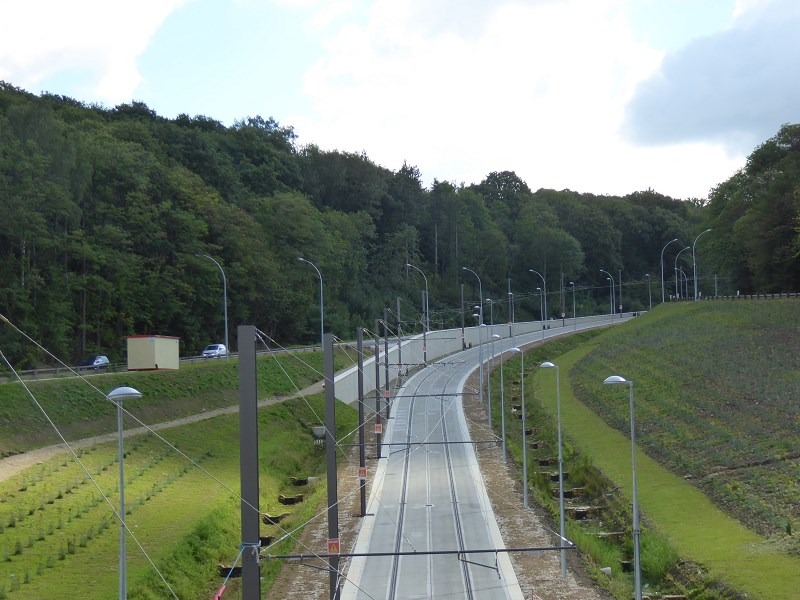

P1090440 P1090442 P1090443 P1090444 P1090447

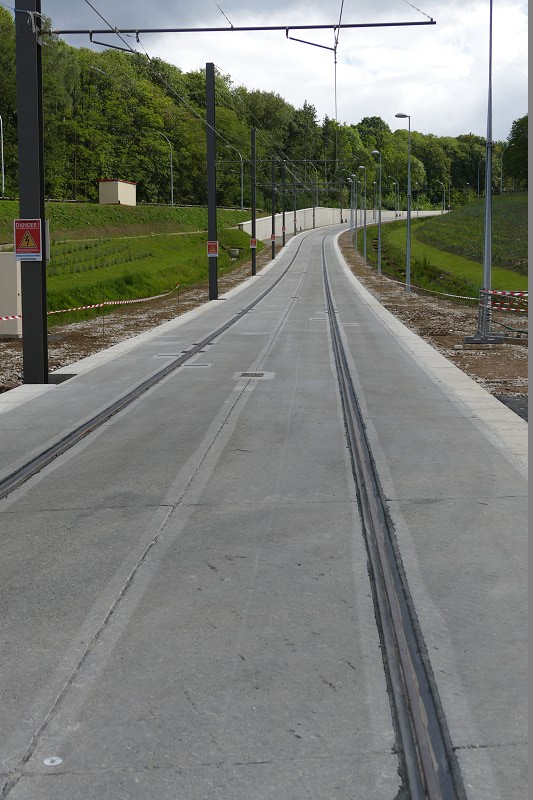

P1020590P1020588

Etape 2 – la tête du tunnel

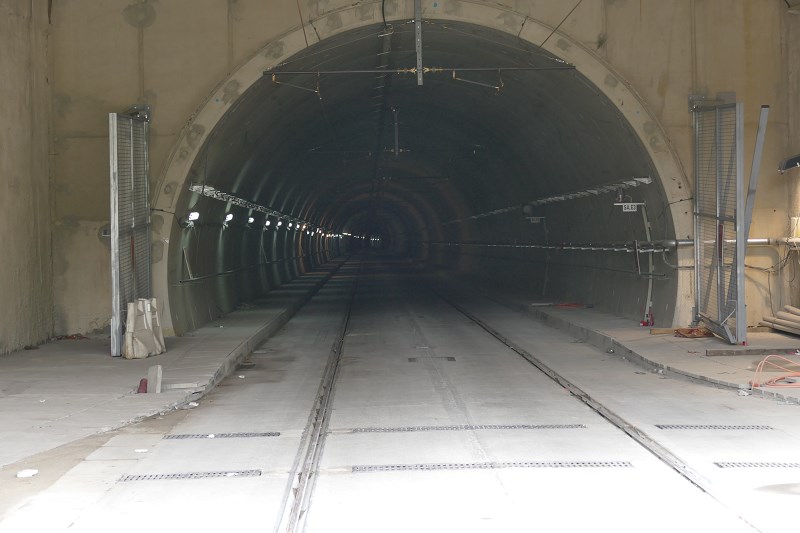

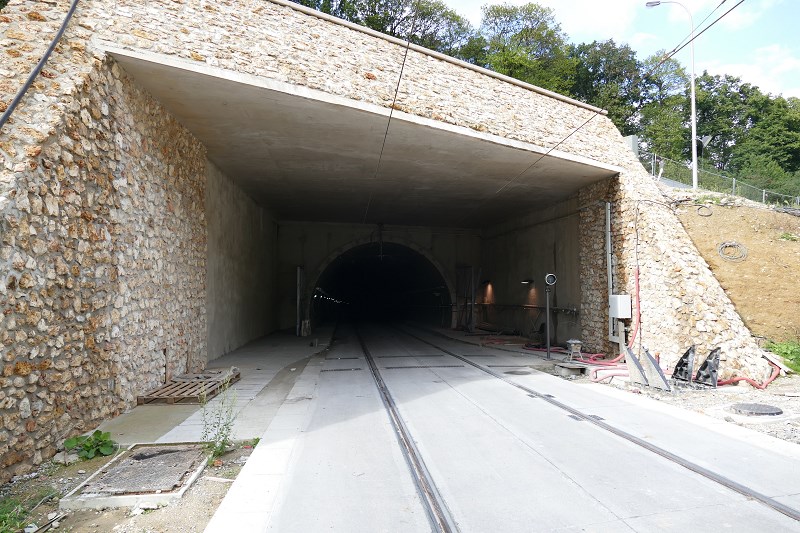

Après une petite partie en section rectangulaire qui permet le passage de la chaussée montante de la RD 53, le tunnel proprement dit, à section circulaire, commence.

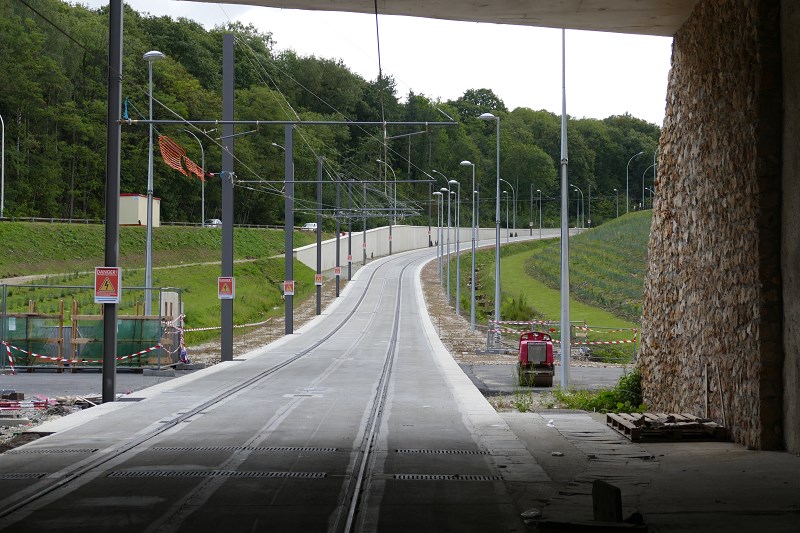

P1020591P1020589P1020597P1020662

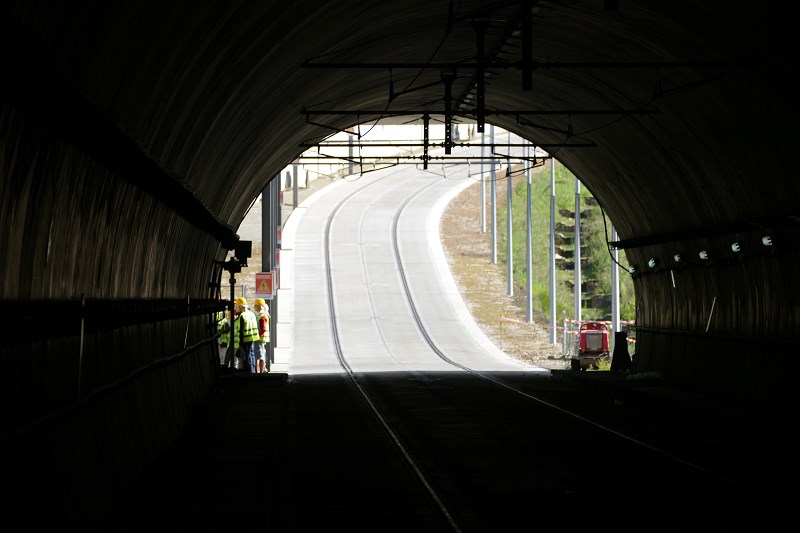

C’est parti, direction Viroflay-Rive Gauche. Il y a un peu de chemin:

P1020598

Etape 3 – la partie courante du tunnel

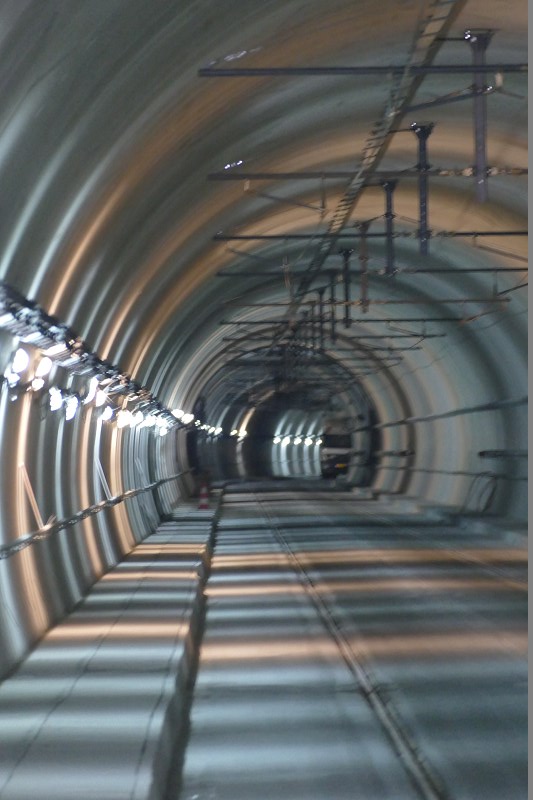

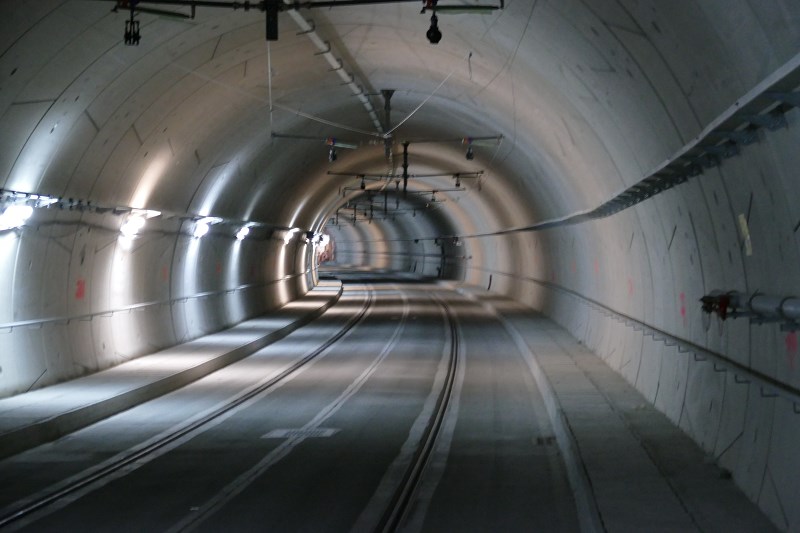

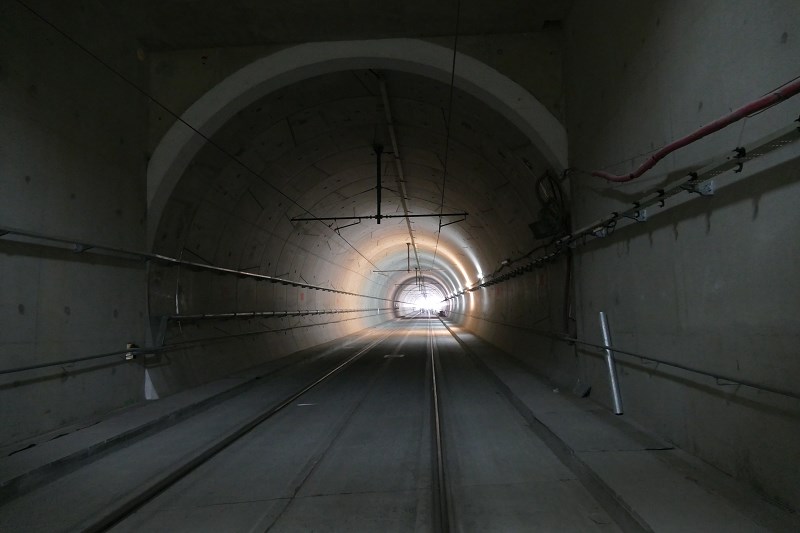

Le tunnel a été foré en 10 mois environ à l’aide d’un tunnelier, d’où sa section circulaire. La plateforme a été créée en suite en comblant la partie basse du tunnel.

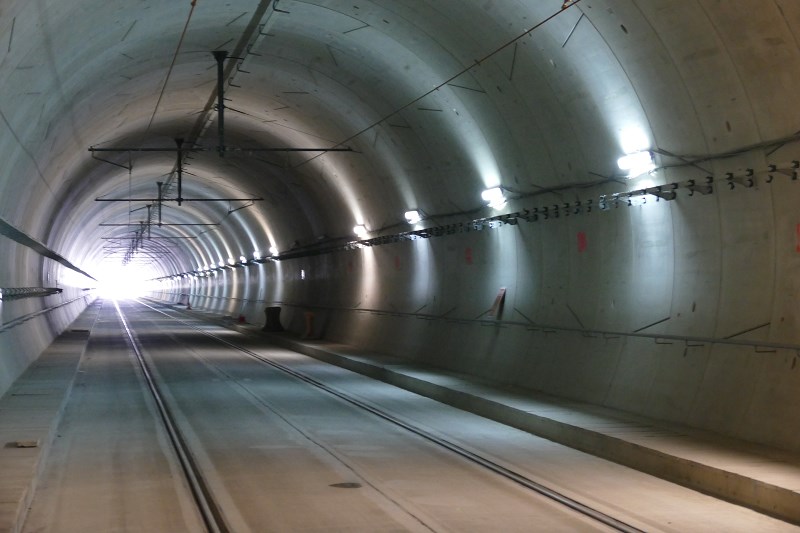

P1020595P1020600

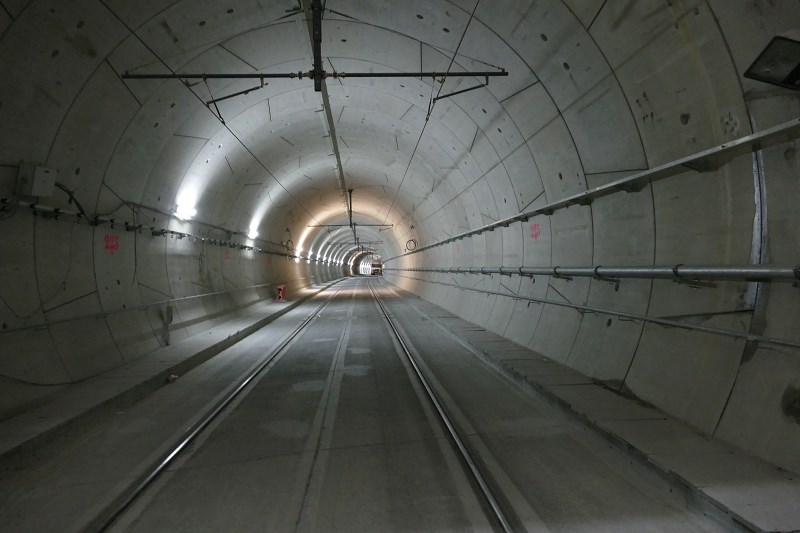

P1020604 P1020605

P1020616 P1020622

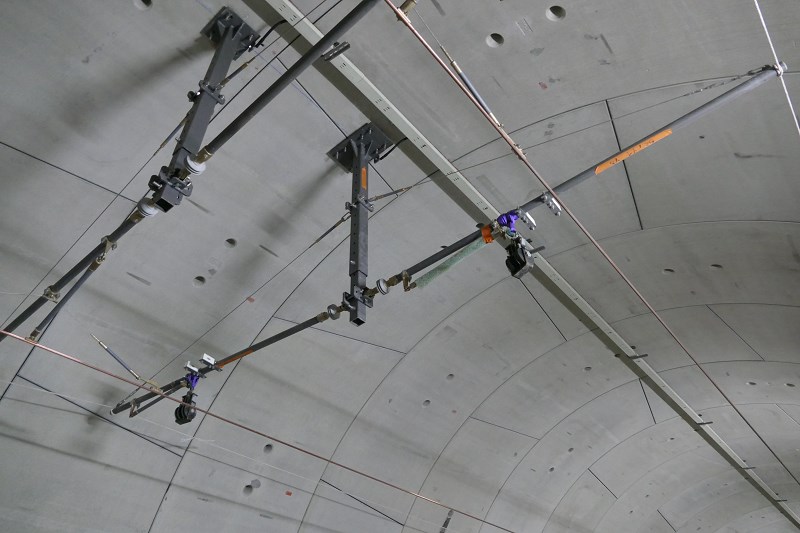

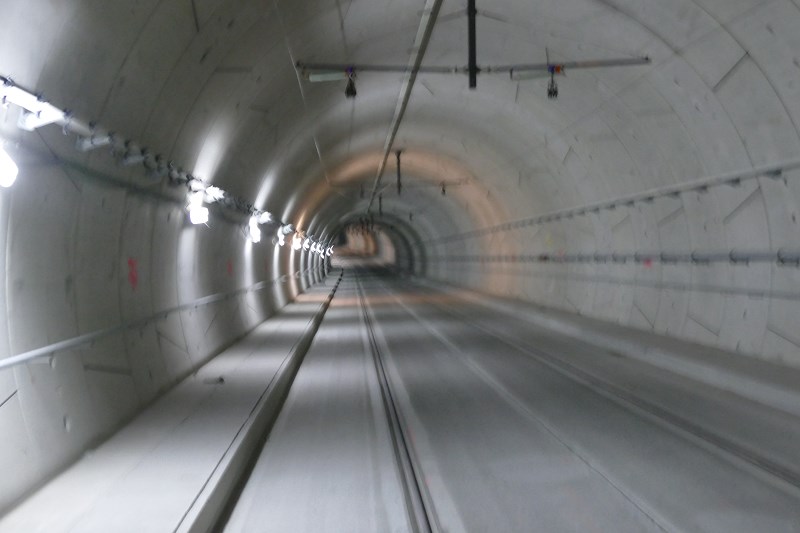

Les opérations de pose de la ligne aérienne de contact sont encore en cours:

P1020615

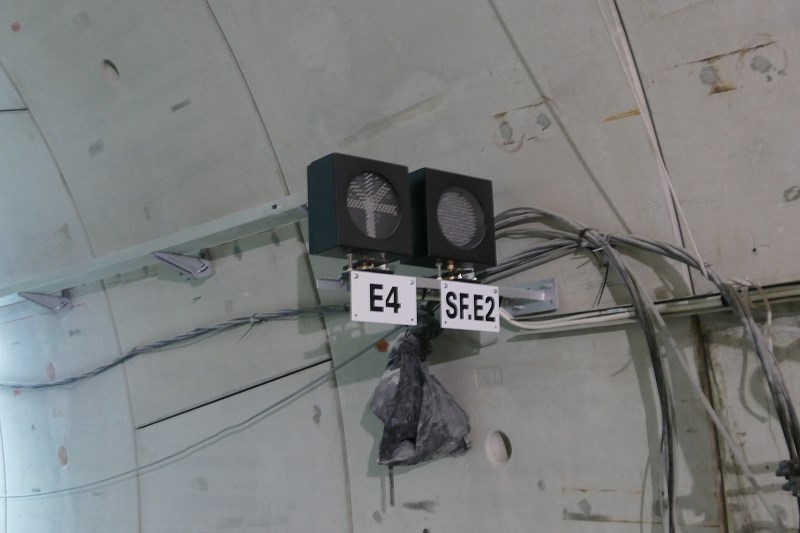

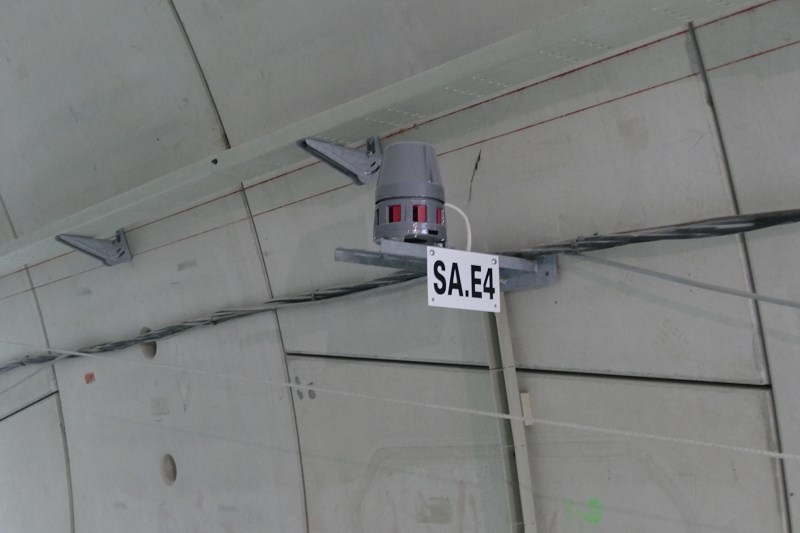

La signalisation est conçue de telle façon à n’autoriser la présence que d’un seul tramway entre l’entrée et la première station souterraine ou entre les 2 stations souterraines. Des dispositifs spécifiques (lumineux et sonores) permettent de s’assurer du respect de cette réglementation.

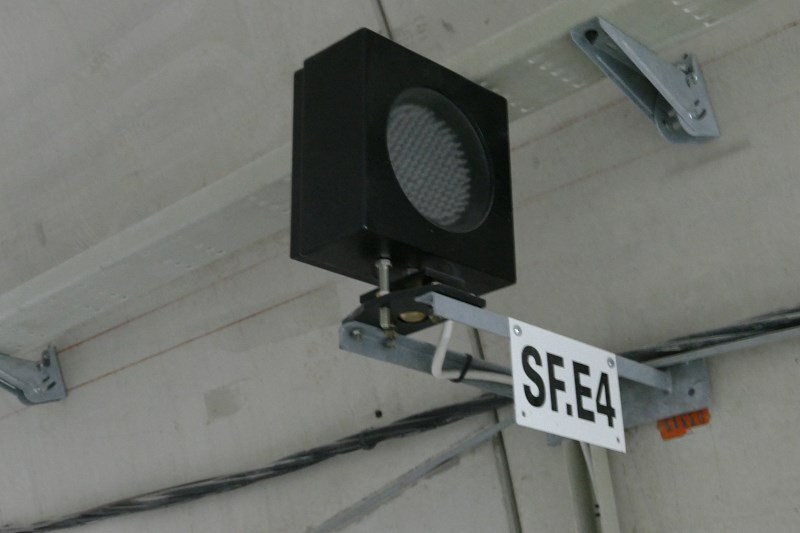

P1020646P1020647P1020648

Etape 4 – le puits de ventilation et de secours

Ce puits est situé avenue de Vélizy, en lisière de forêt, à proximité du Chêne de la Vierge. Il a été créé puisqu’une distance supérieure à 800 m sépare l’entrée du tunnel et la station Viroflay-Rive Gauche. Il a 2 fonctions: permettre la ventilation et le désenfumage, et donner aux secours qui pourraient être amenés à intervenir un point d’accès supplémentaire.

Vue en surface

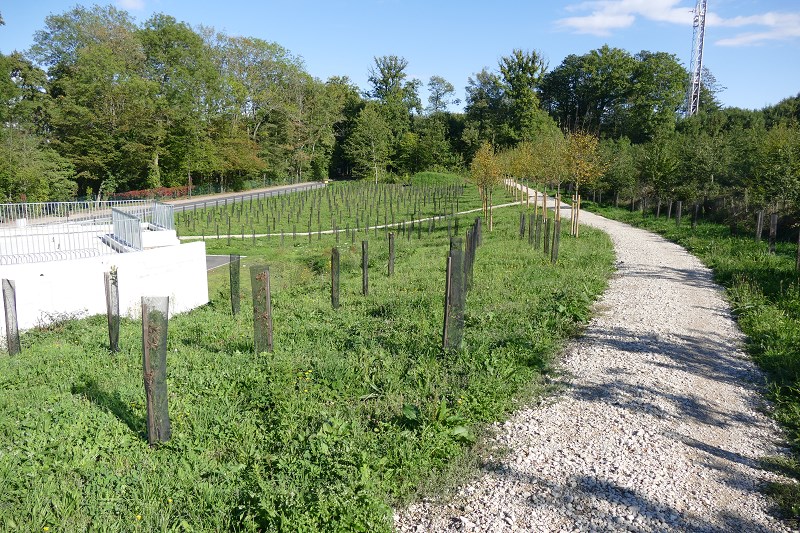

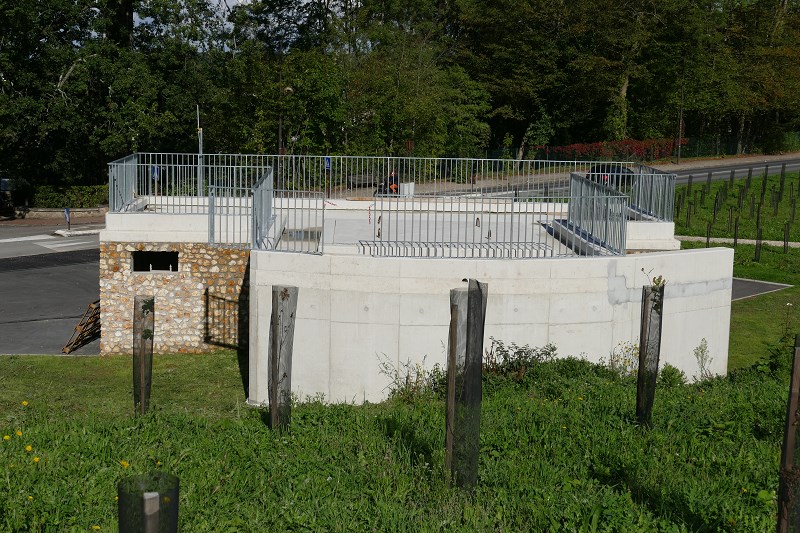

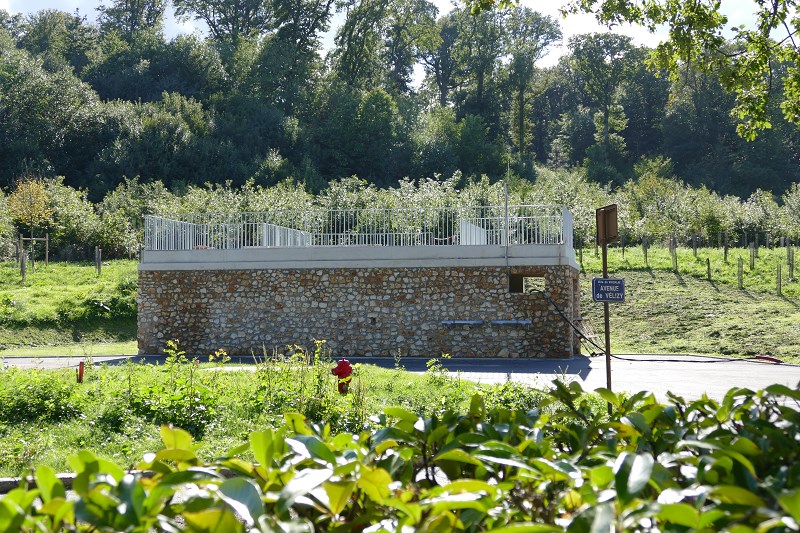

A la surface, voilà la situation avec l’émergence. Le reste de la zone de chantier est maintenant reboisé.

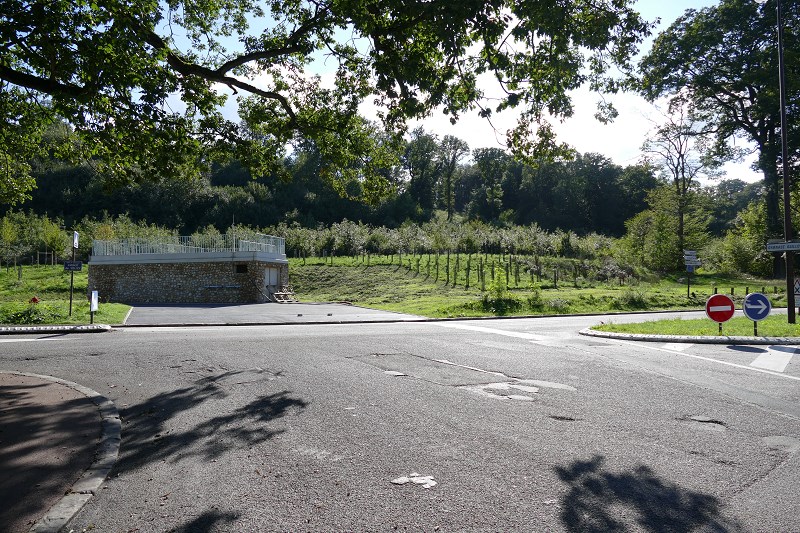

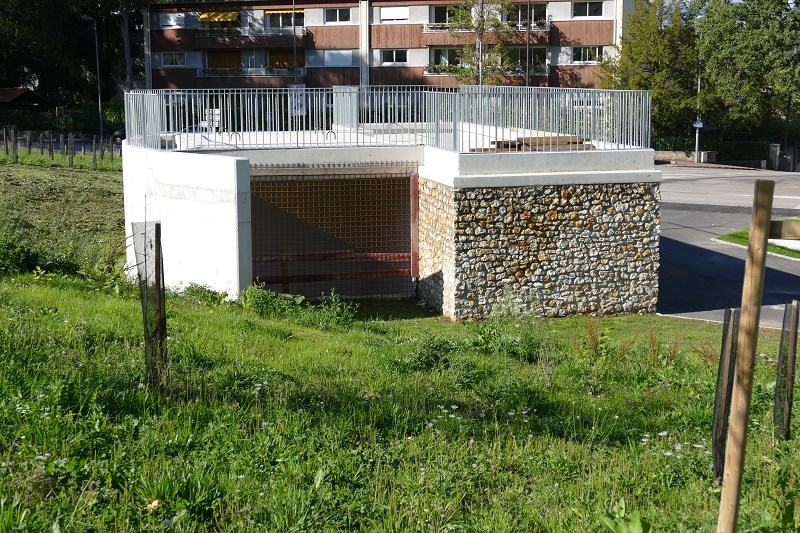

P1020669P1020663 P1020664 P1020665 P1020666 P1020667



Vue du tunnel

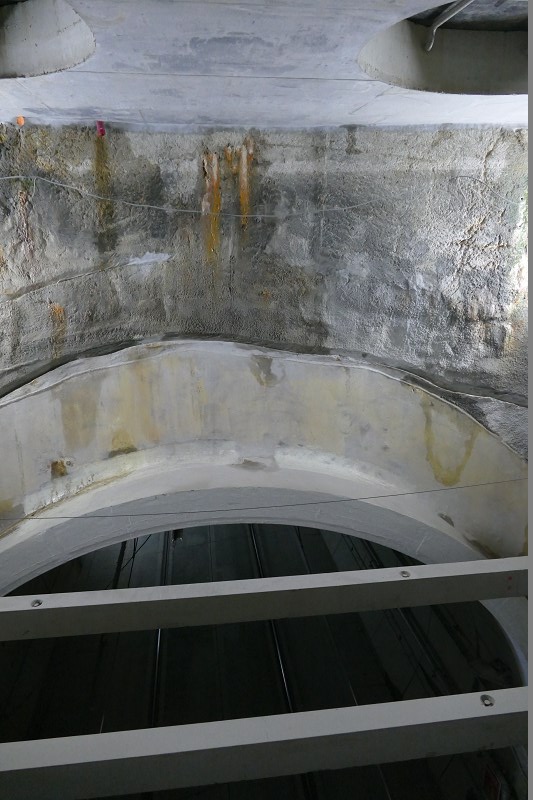

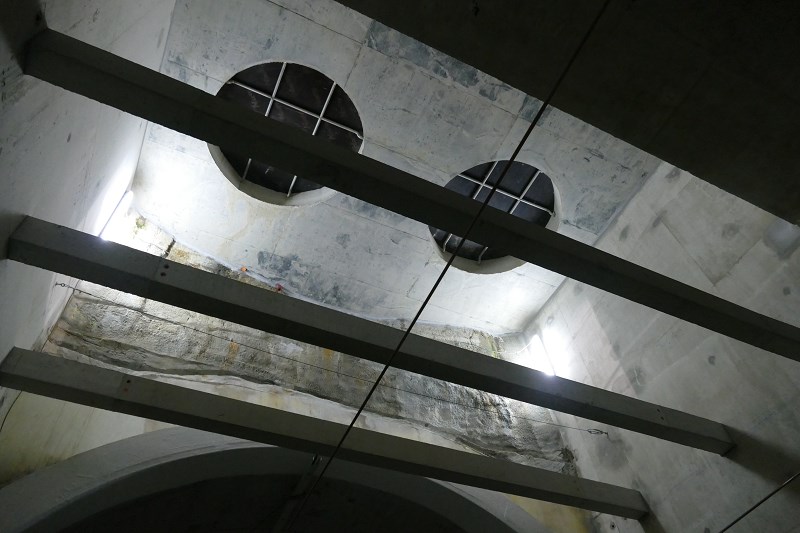

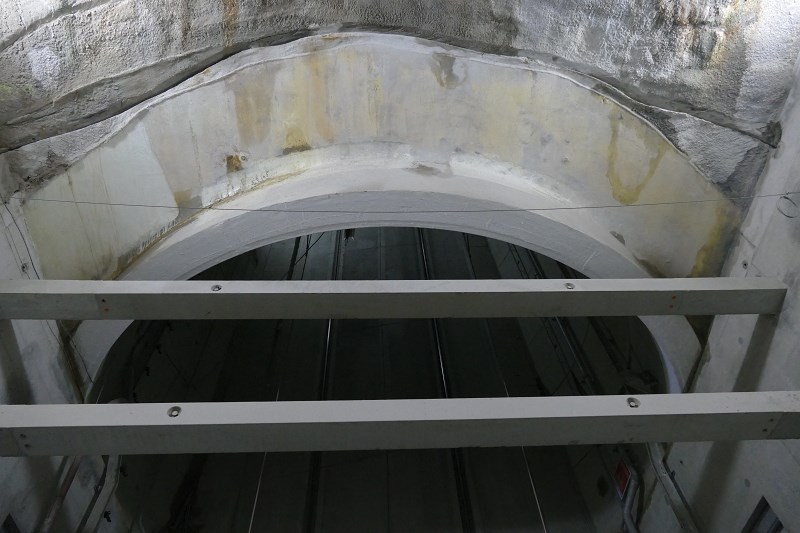

La section du tunnel a été agrandie au niveau du puits. On distingue en partie haute l’emplacement des ventilateurs.

P1020602P1020603

P1020610P1020611

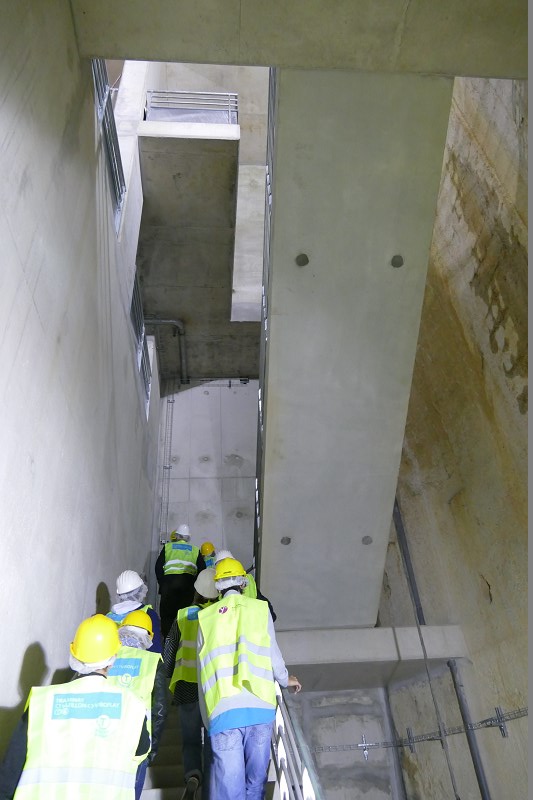

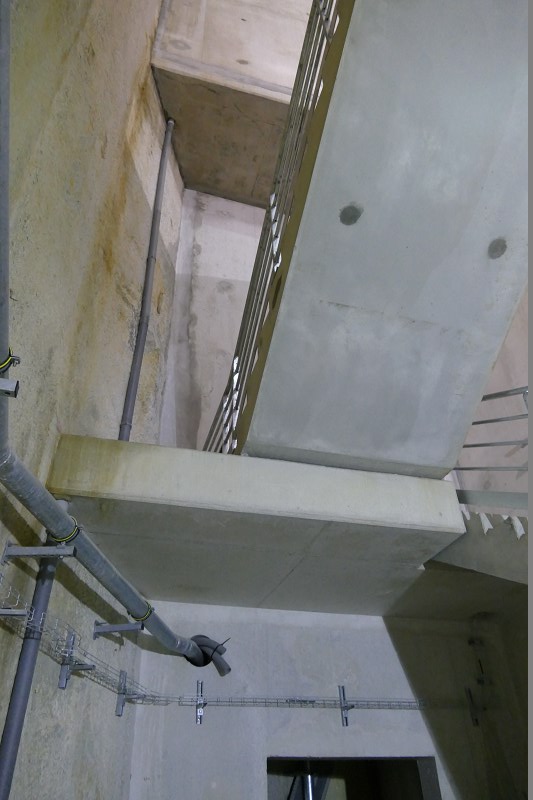

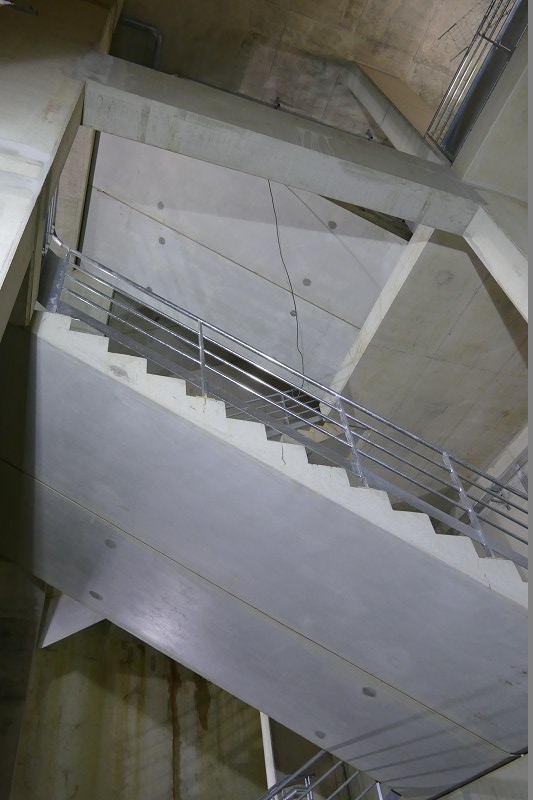

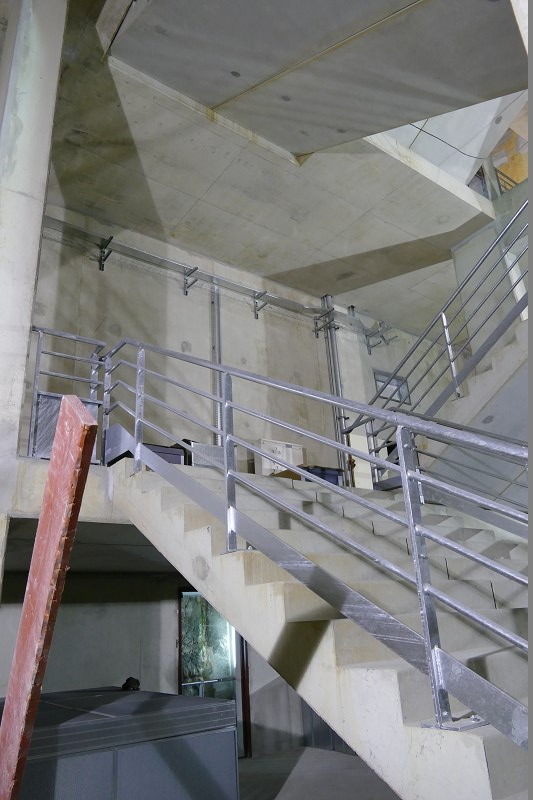

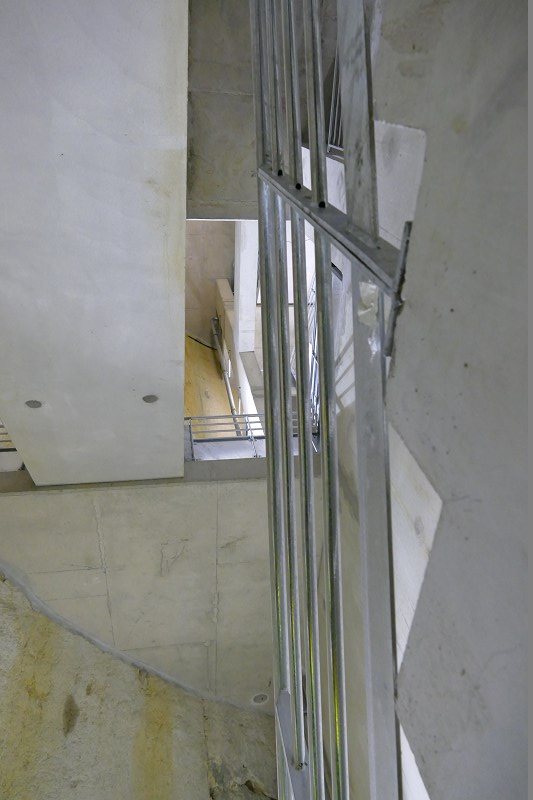

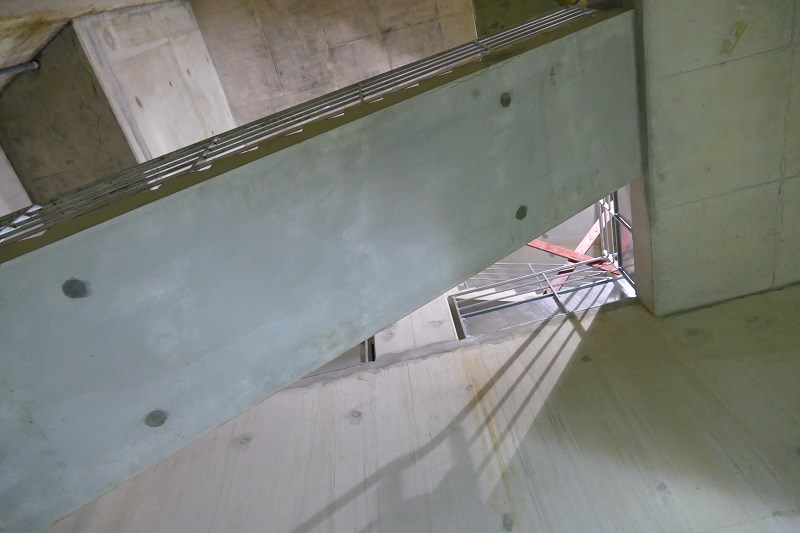

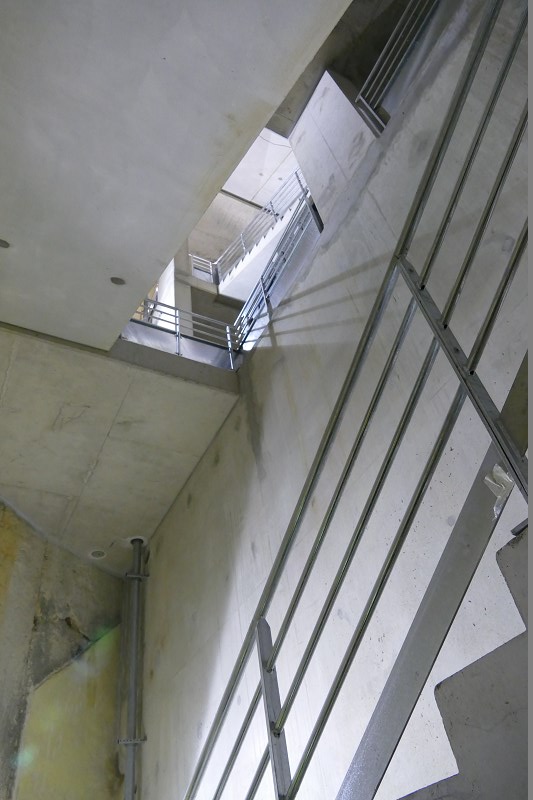

Le puits lui-même intègre une série d’escaliers permettant de joindre la surface et la plateforme

P1020606P1020607P1020608 P1020609P1020612P1020614P1020613

Etape 5 – la station Viroflay-Rive Gauche

Elle est aménagée place Maréchal Koenig en contrebas du parvis de la gare SNCF.

Vue en surface

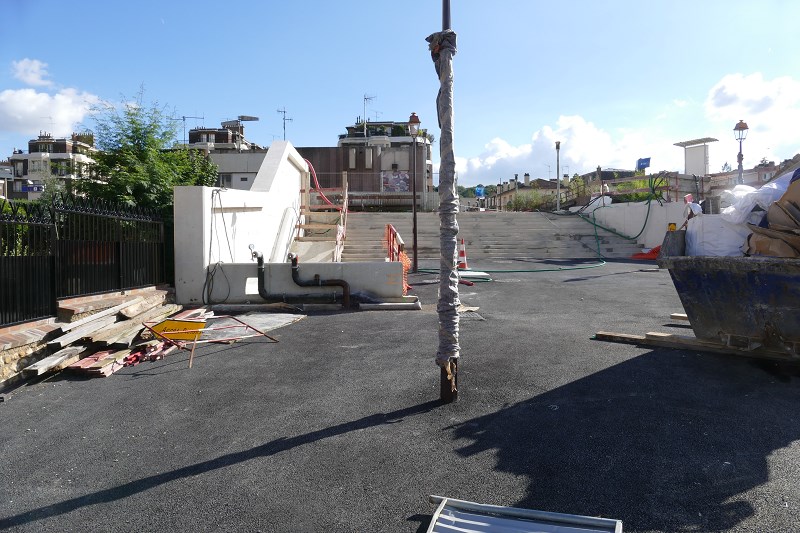

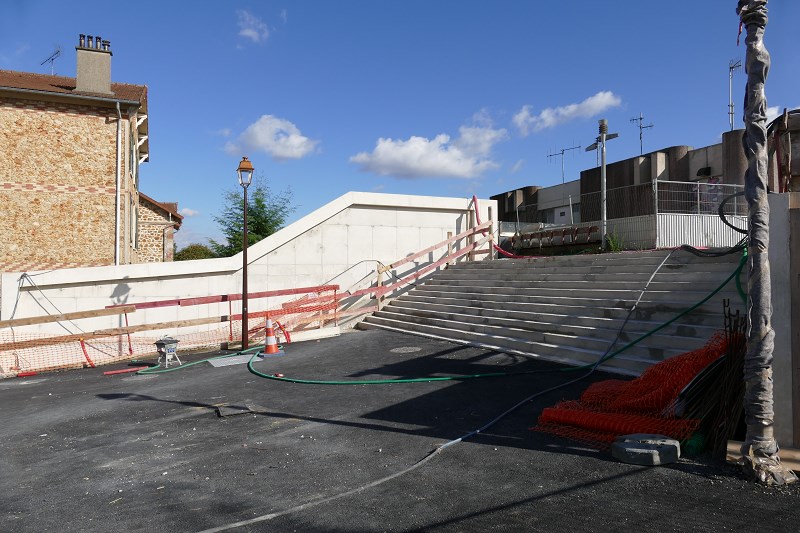

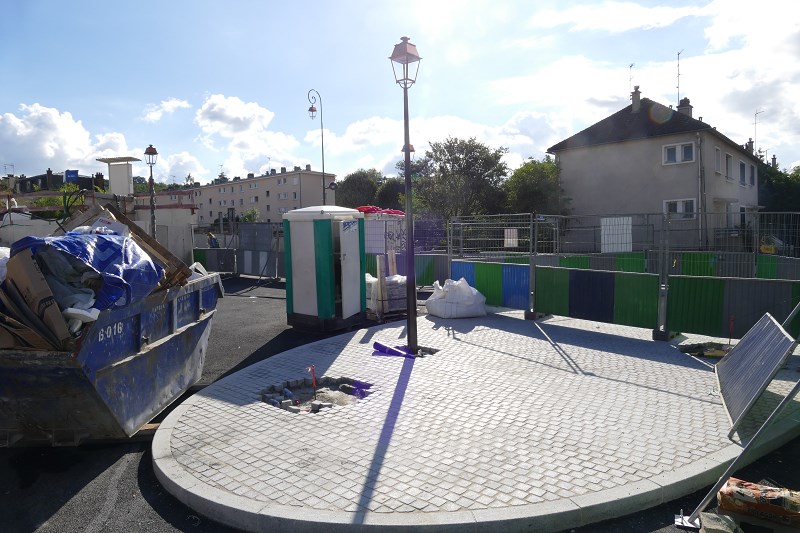

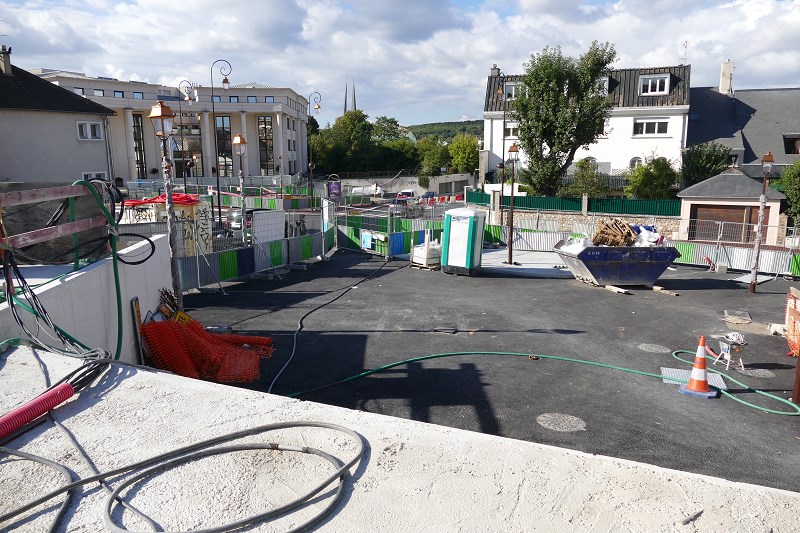

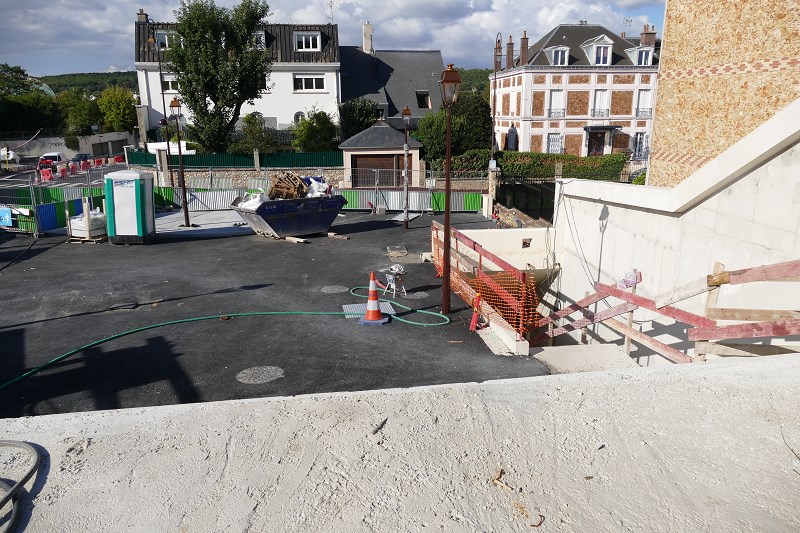

Côté gare, avec la reconstitution du terminus des bus, avec l’accès en direction de la gare SNCF

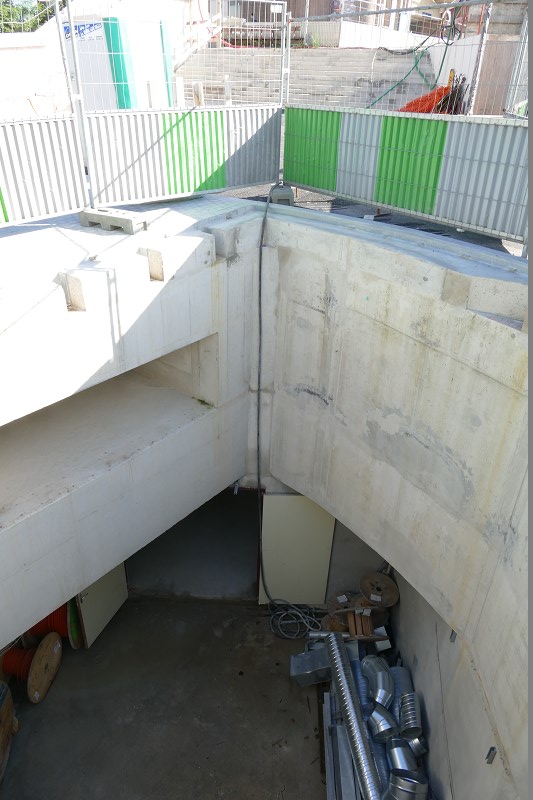

P1020671 P1020672 P1020673 P1020675 P1020676 P1020677

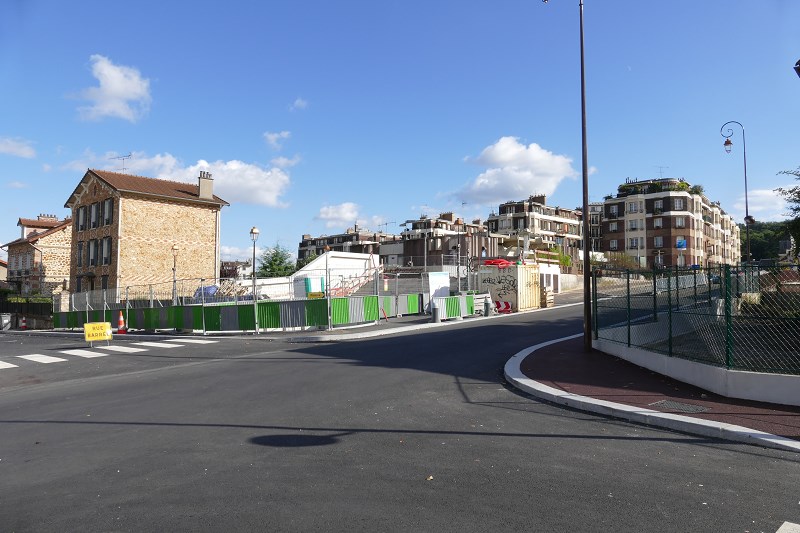

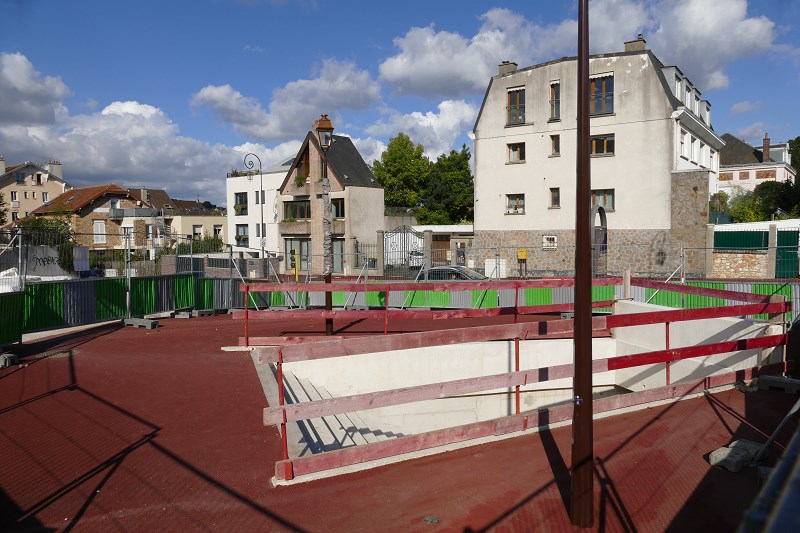

Côté rue Jean Mermoz, avec l’autre accès:

P1020678 P1020679

Vue du tunnel

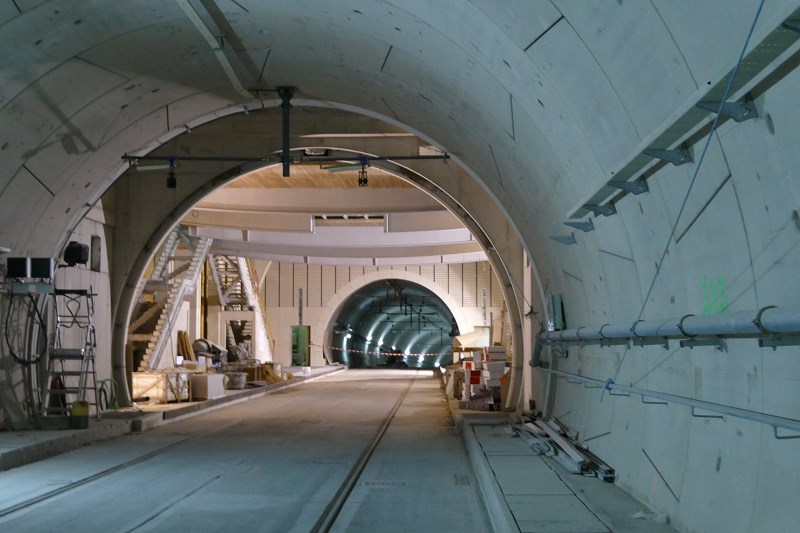

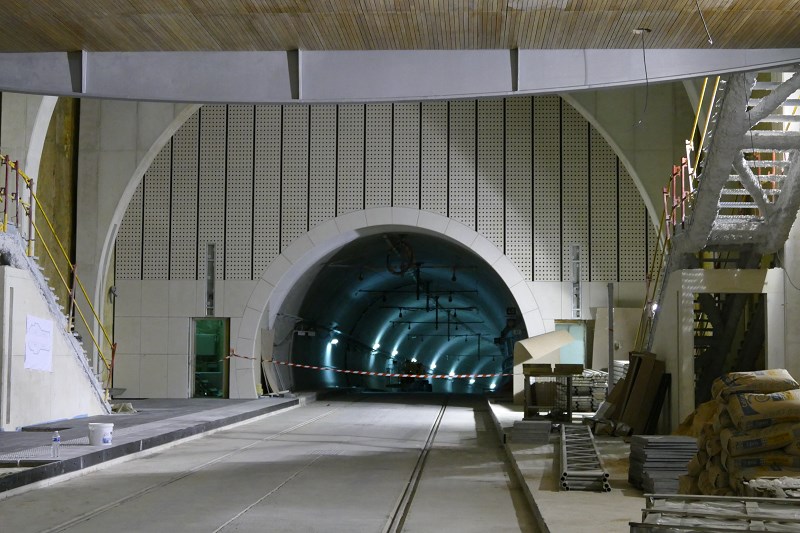

Au bout de près d’un kilomètre de marche, on commence à apercevoir la station Viroflay-Rive Gauche:

P1020623P1020624

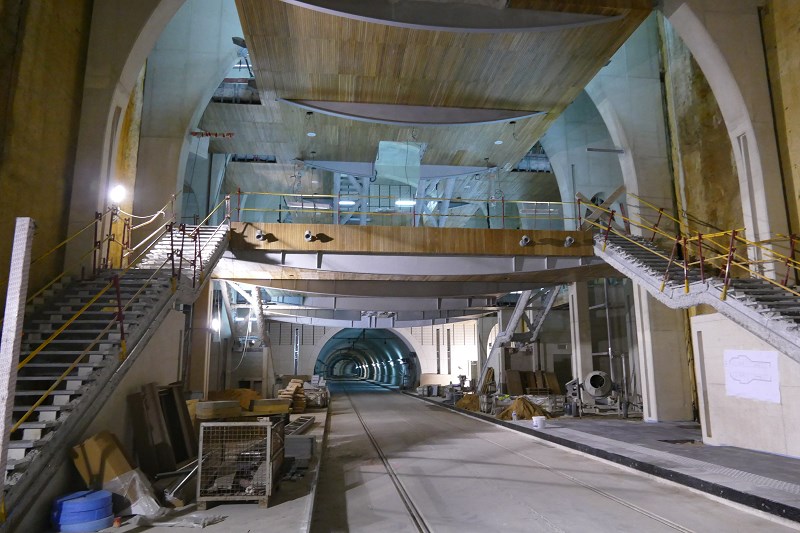

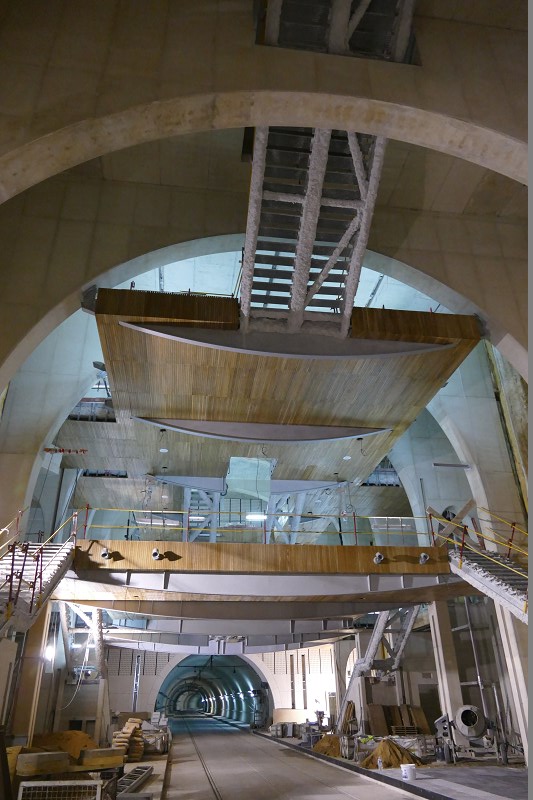

Comme celle de Rive Droite, cette station se caractérise par un volume important, coupé par des mezzanines

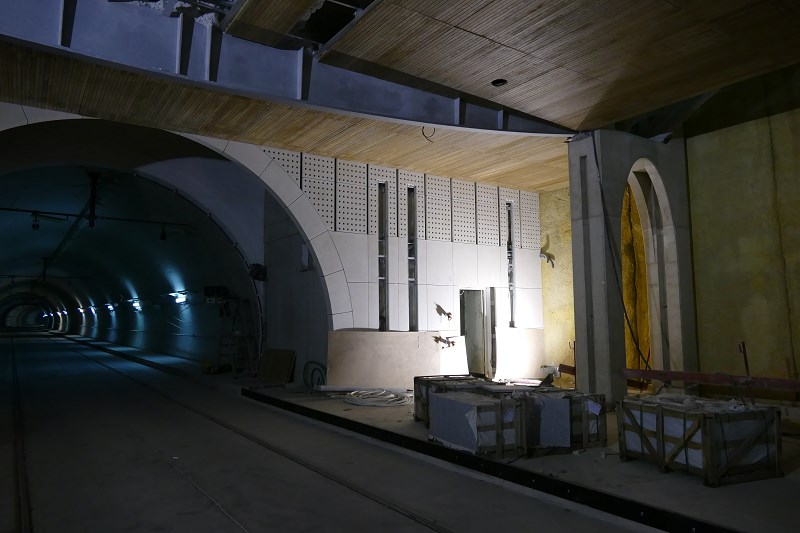

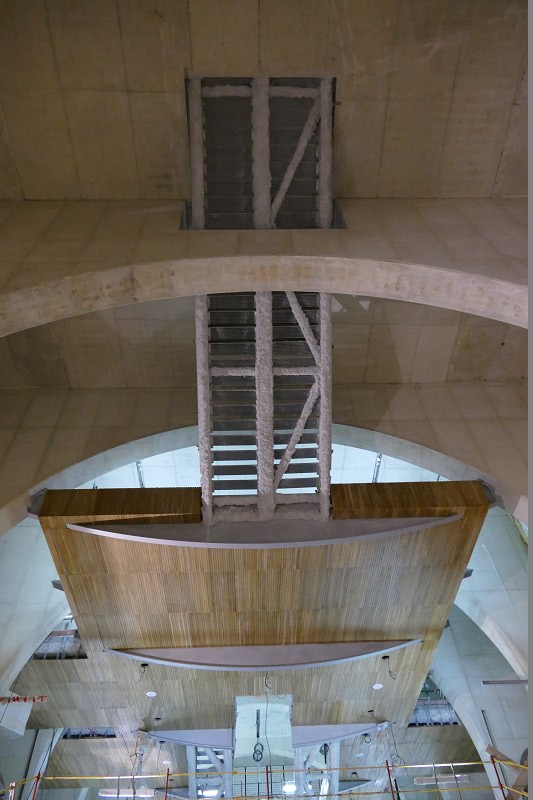

P1020635P1020636

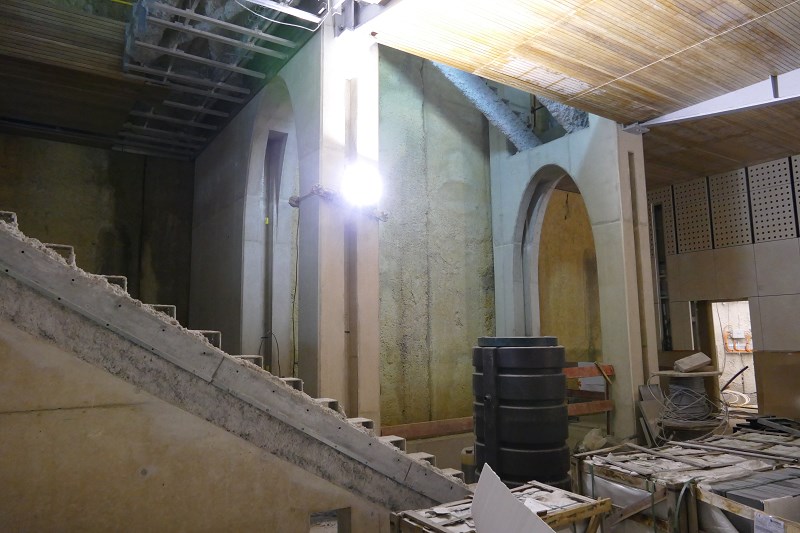

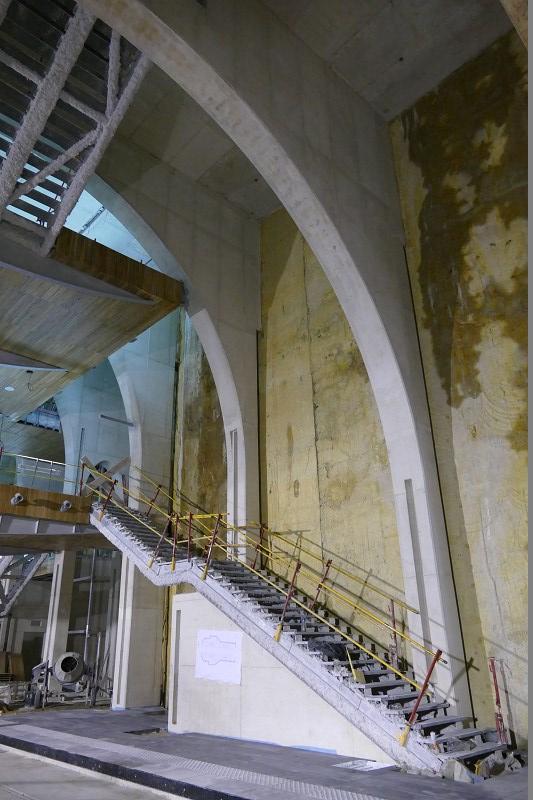

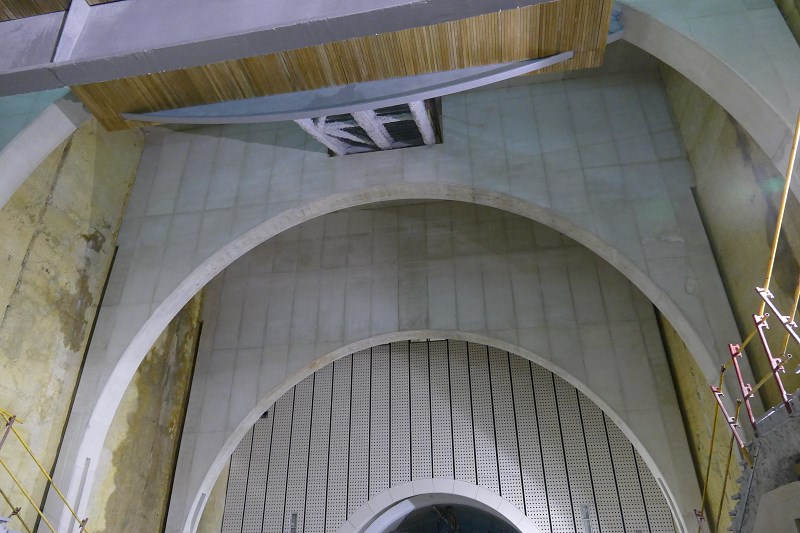

et par des profils en arches

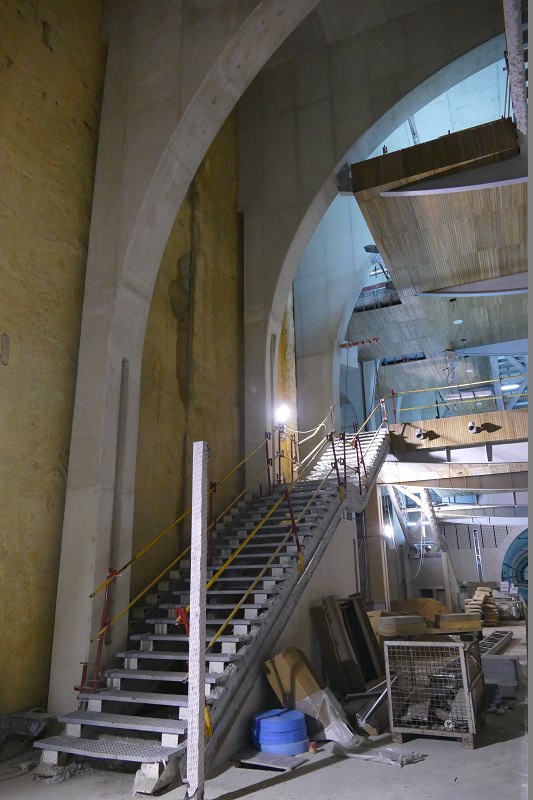

P1020634P1020631P1020638P1020637

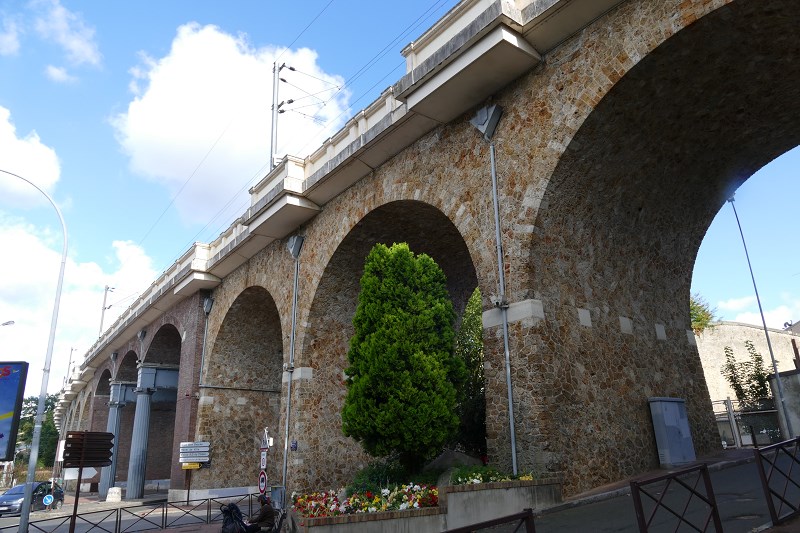

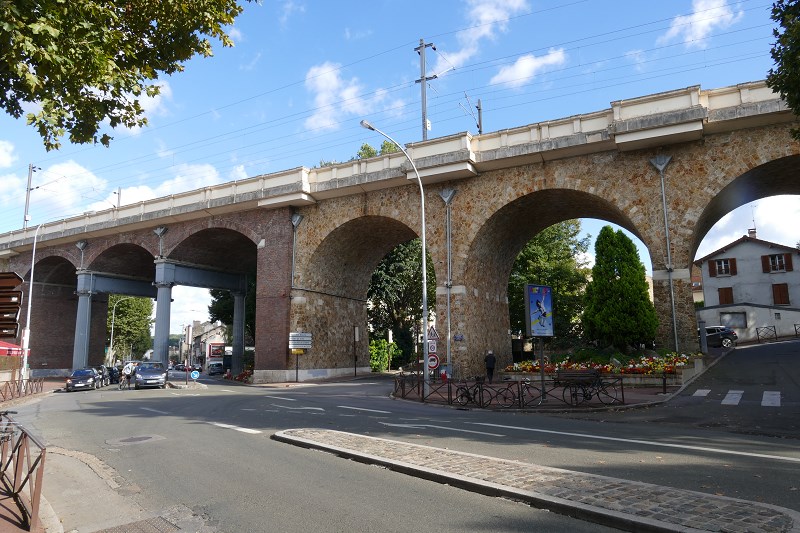

qui rappellent les arches du viaduc SNCF de Viroflay.

P1020680 P1020681

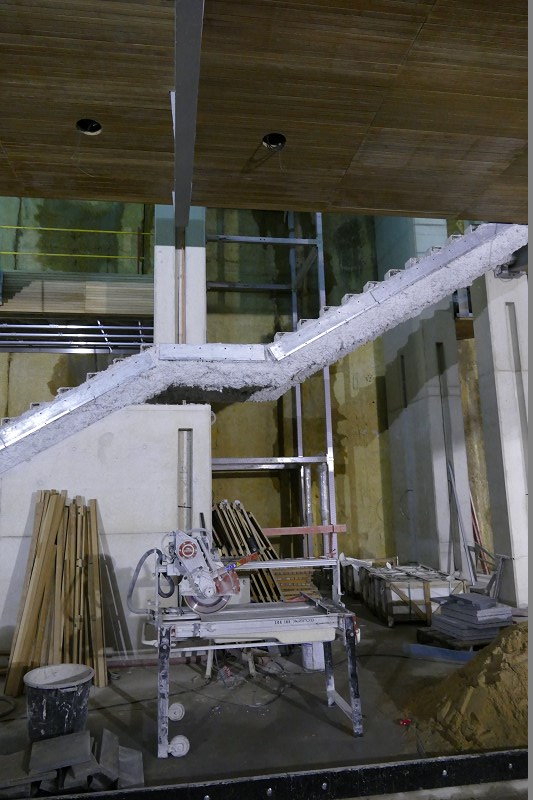

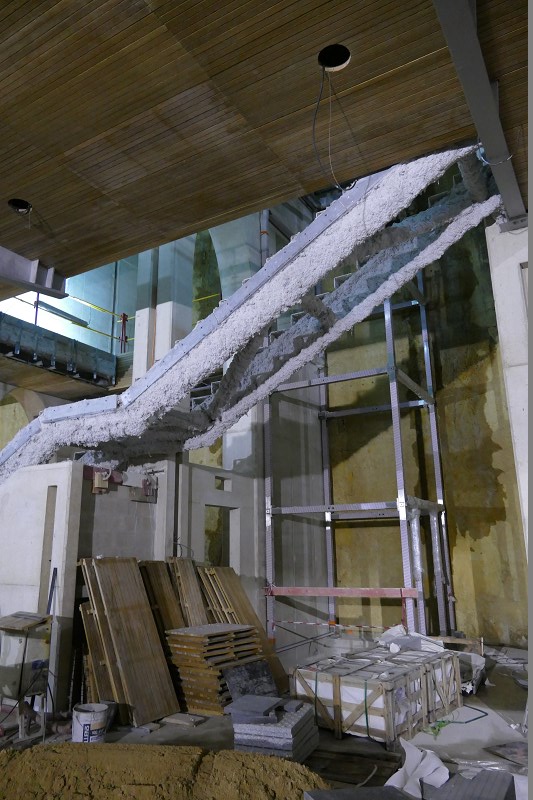

Les différents niveaux sont reliés par des escaliers, des escaliers mécaniques (sens de la montée) et des ascenseurs.

P1020642P1020629

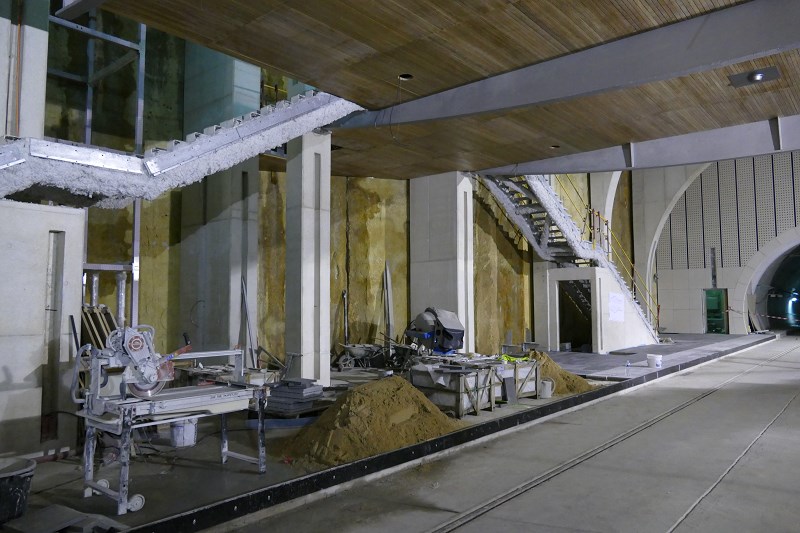

P1020628P1020643

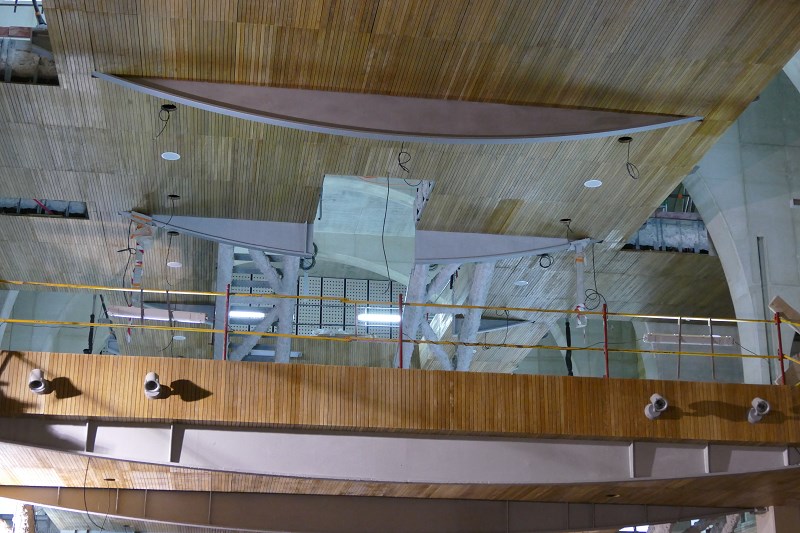

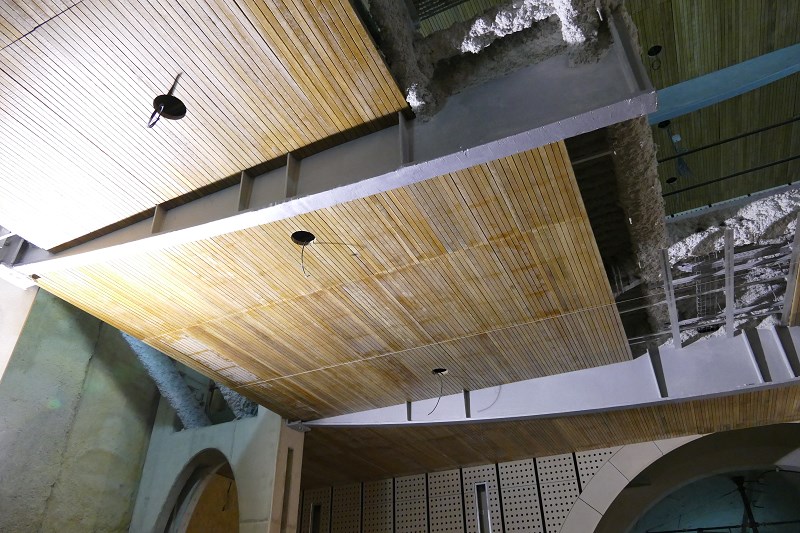

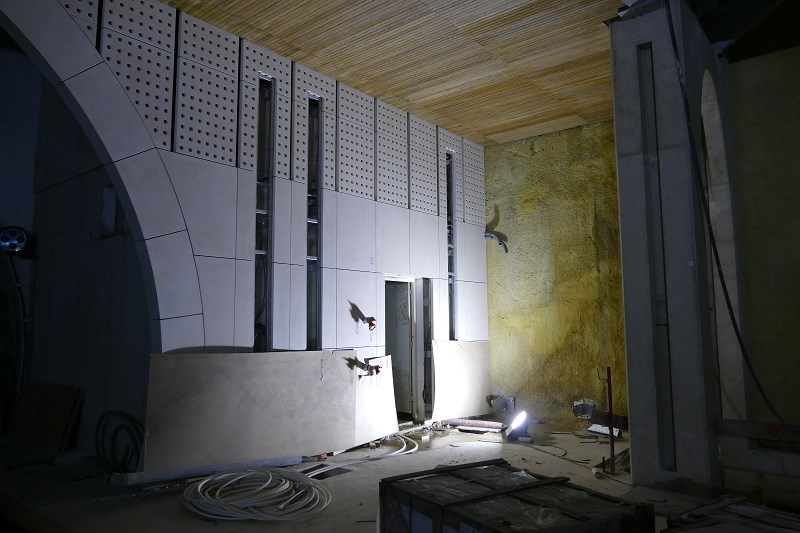

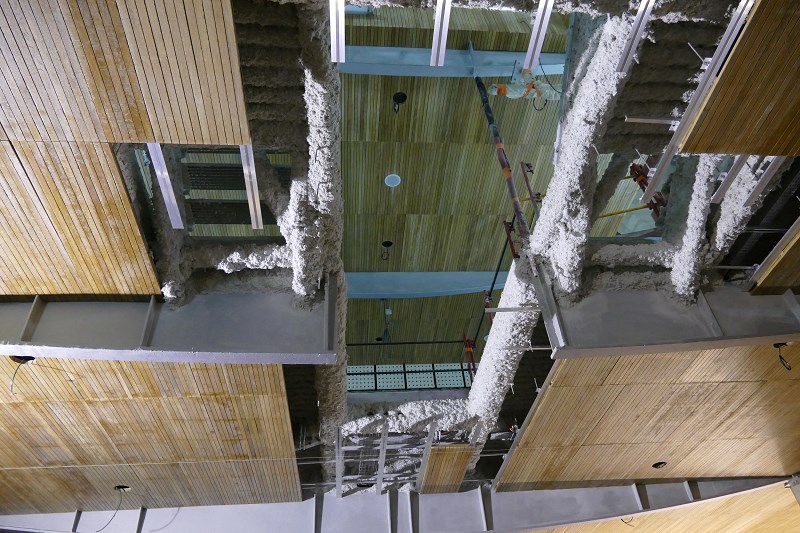

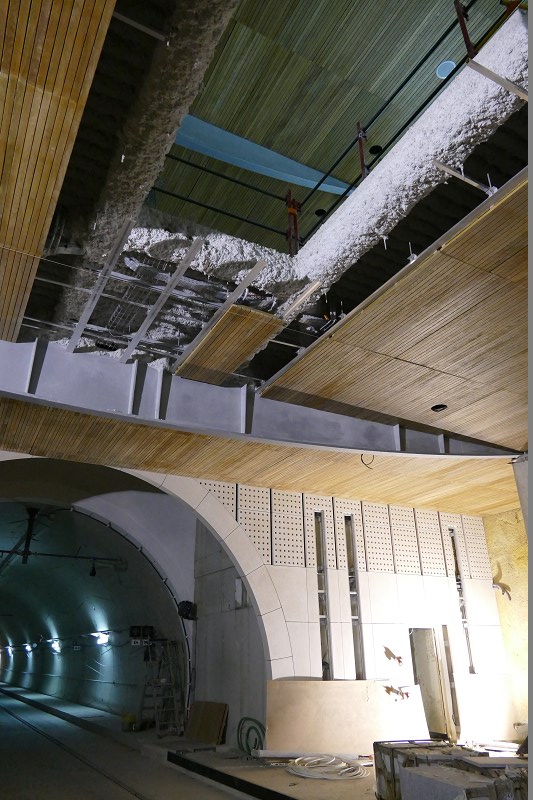

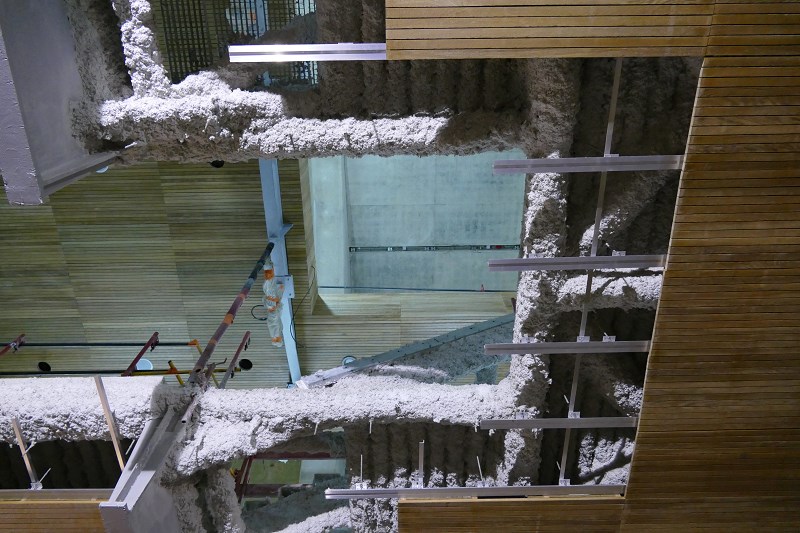

Les matériaux (bois) sont déjà partiellement posés sur les structures béton et métalliques.

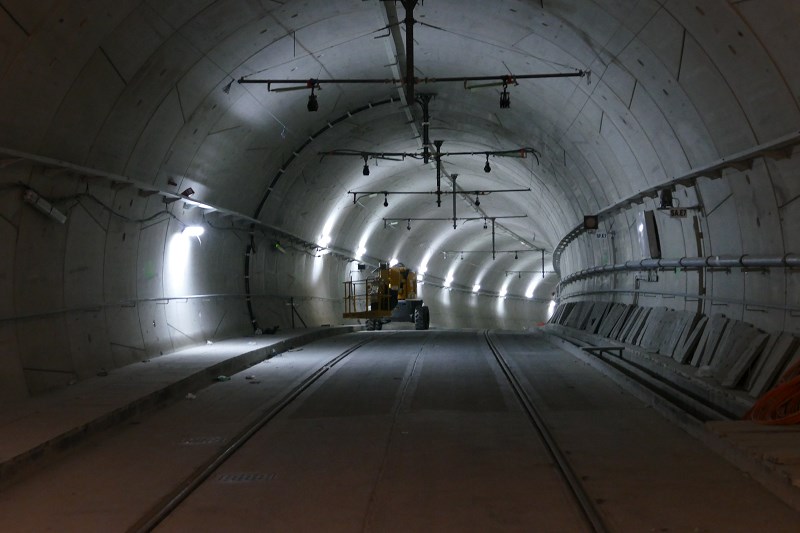

P1020625P1020627   P1020630P1020632 P1020633P1020639   P1020644

Le tunnel continue ensuite sa progression vers Viroflay-Rive Droite en passant sous le viaduc de Viroflay et le ru de Marivel (point bas de la section)

P1020640

Etape 6 complémentaire – la station Viroflay-Rive Droite

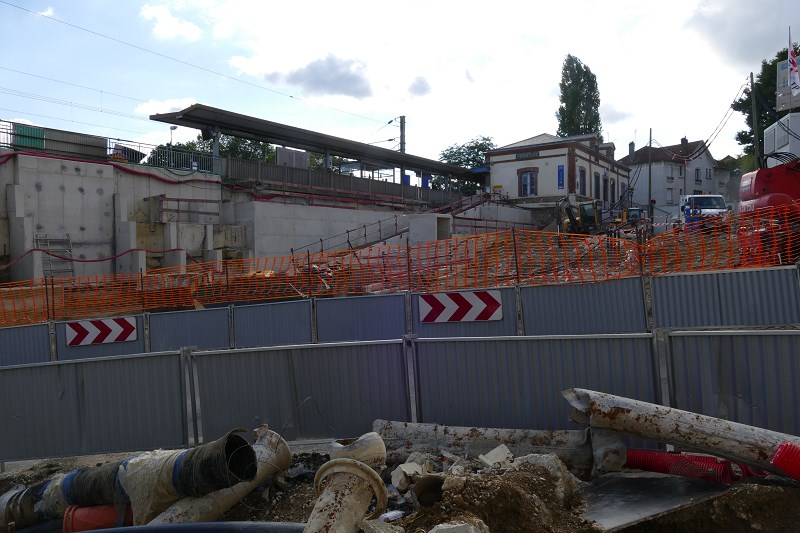

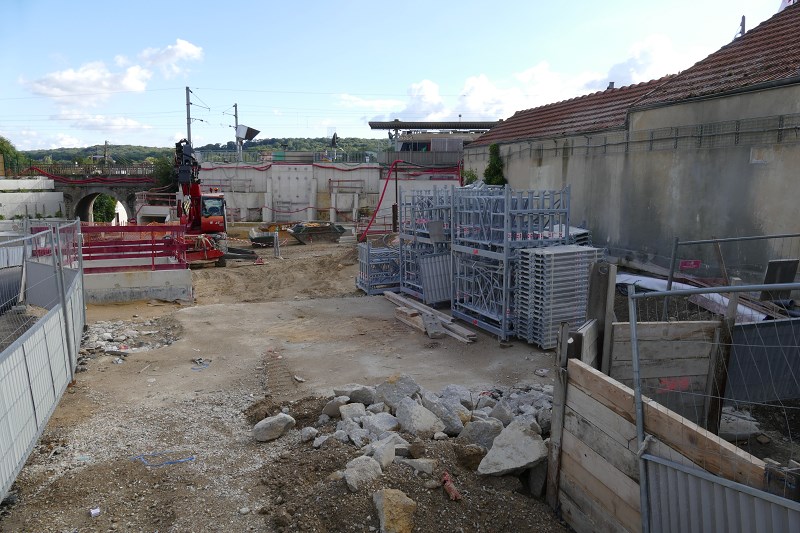

La visite du tunnel ne s’est pas poursuivie jusqu’à cette station terminus, seules figurent ici quelques vues de surface de cette station aménagée sur la place Stalingrad. Le réaménagement de la place est ici nettement moins avancé qu’à Rive Gauche

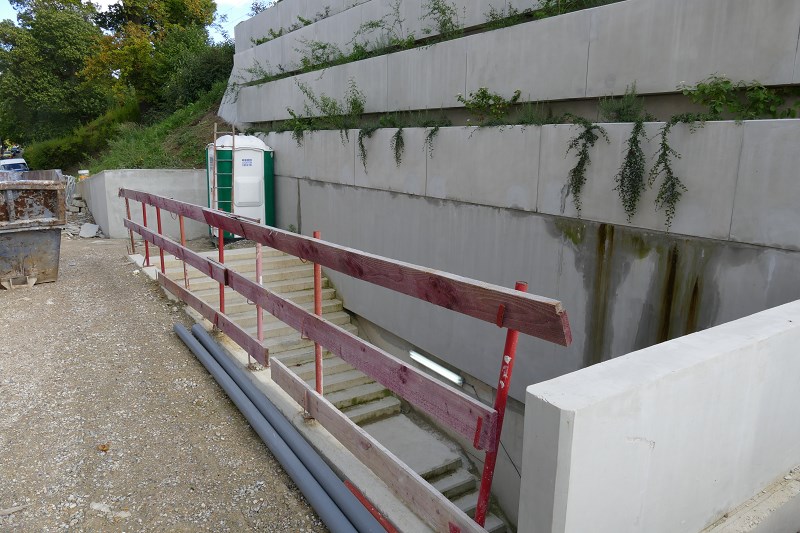

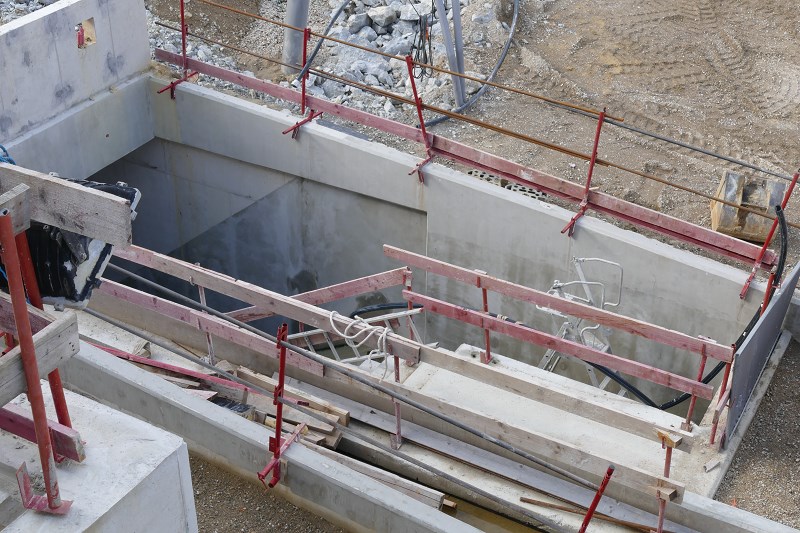

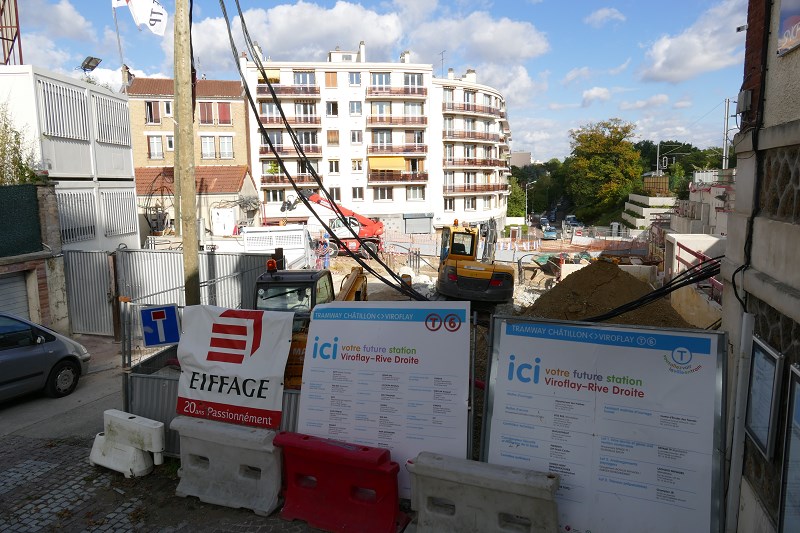

Accès Rue de la Marquette

P1020682

P1020683 P1020684

Vue de l’escalier devant le bâtiment de la gare SNCF

P1020686

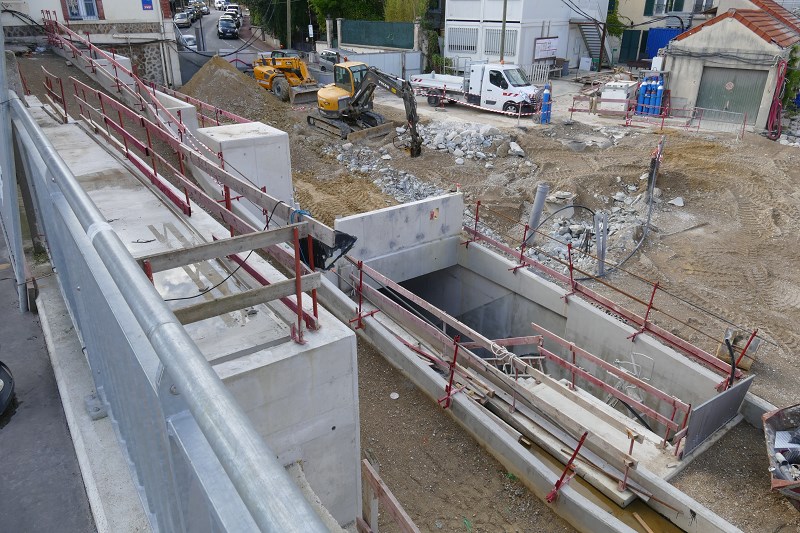

Vue du quai SNCF direction Paris

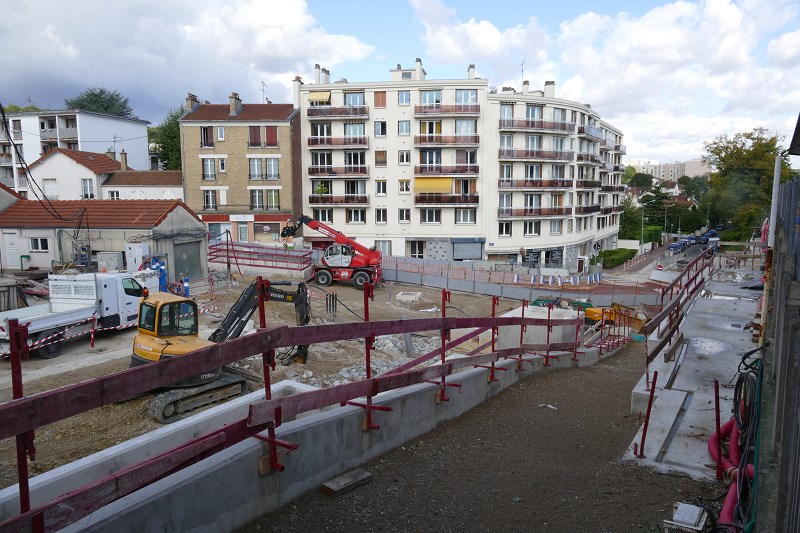

P1020687P1020688P1020689
